高清多格式九画面分割器是一款高性能的带九路高清画面分割以及无缝切换输出的分割器，可以将九路高清信号显示在同一个屏幕上，并有多种视频分割效果，同时九路高清输入信号可以无缝切换。采用插板式结构，支持多种视频格式信号输入输出，目前支持HDMI、DVI、VGA、YPbPr、CVBS、3G-SDI、4K信号输入输出。控制方式多样灵活，可通过前按键板控制，也具备TCP/IP,RS-232通信接口，通过专属的界面管理软件实现设备的操作。

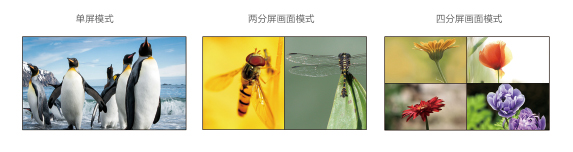

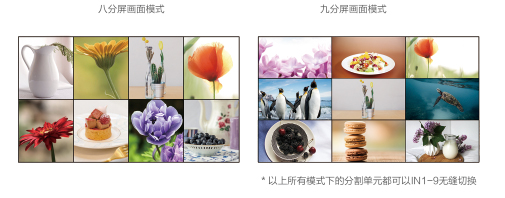

1. 支持九路输入，两路分配输出。 2.全信号，全终端：支持HDMI、DVI、VGA、YPbPr、CVBS、3G-SDI、4k信号输入输出； 3.输出分辨率可通过软件设置，支持4K（可选），1920×1080P60及以下常见各种分辨率。 4.支持九路信号画面分割，并有多种分割模式。 5.支持无缝切换：切换过程无黑场，无画面撕裂、无静帧。 6.支持音频切换。 7.双电源，网络接口，控制面板。
订购指南
型号
Kd-SSF901
插卡数量
5块输入板卡
1块输出板卡
1块9画面板卡
输入接口类型
HDMI、DVI、VGA、YPbPr、CVBS、3G-SDI、HDBT、OPT，4K
输出接口类型
控制接口
RS-232、TCP/IP
功耗
<100w,含板卡
尺寸W x D x H
2RU, 483×350×88（mm）
电源要求
90～260V/AC，50/60Hz
工作温度
0℃～50℃
